ポジトロニックは製品開発から部材調達、製造組立まで自社内にて一貫して行っています。
その為、カスタマイズ製品にも柔軟に対応可能です。長年の生産技術と世界基準の品質管理に基づき、高信頼性/高品質のコネクタを実現しています。
ポジトロニックの最大の特徴は、削りだしコンタクトとその接触構造です。接触部は伝導を取る面とコンタクトを保持するリテンション部の２つに分かれています。
この接触面部はLSAシステム（広い接触面積）となって高伝導率を実現し、オスコンタクトを保持するリテンションパーツとクローズエントリーにより低接触抵抗、優れた対振性と放熱性、多挿抜回数を実現します。
その為、カスタマイズ製品にも柔軟に対応可能です。長年の生産技術と世界基準の品質管理に基づき、高信頼性/高品質のコネクタを実現しています。
ポジトロニックの最大の特徴は、削りだしコンタクトとその接触構造です。接触部は伝導を取る面とコンタクトを保持するリテンション部の２つに分かれています。
この接触面部はLSAシステム（広い接触面積）となって高伝導率を実現し、オスコンタクトを保持するリテンションパーツとクローズエントリーにより低接触抵抗、優れた対振性と放熱性、多挿抜回数を実現します。
製品情報

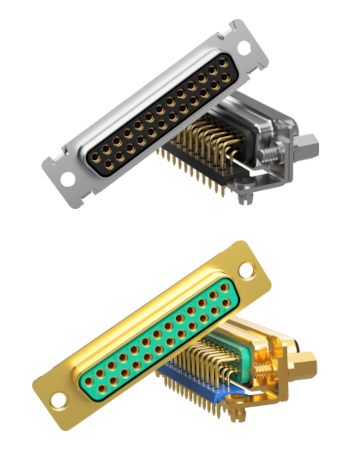

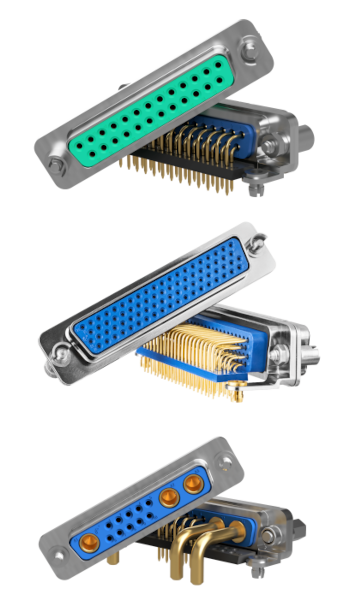

D-Sub Miniture

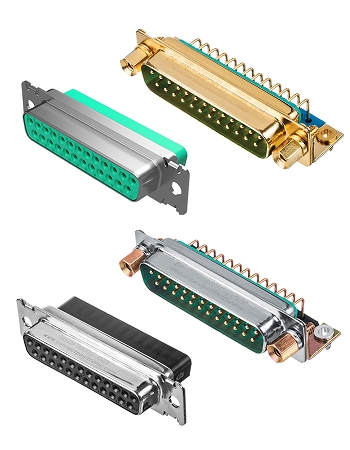

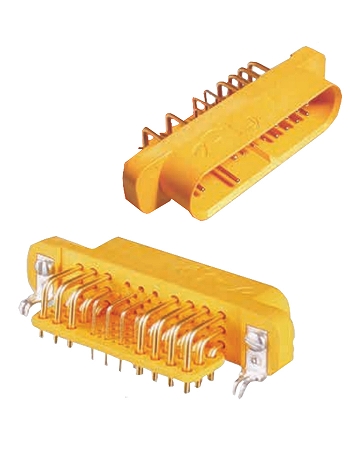

STANDARD DENSITY FAMILY (標準ピッチ)
- 取外し可能または固定されたサイズ20のコンタクト
- クリンプ、ソルダーカップ、ストレート及びライトアングル基板用ターミネーション
- 5種類のインサートアレンジメント、9ピン～50ピンの極数
- GSFC S-311-P4/GSFC S-311-P10及びMIL-DTL-24308 クラスMの要求に合致する材料・寸法・性能

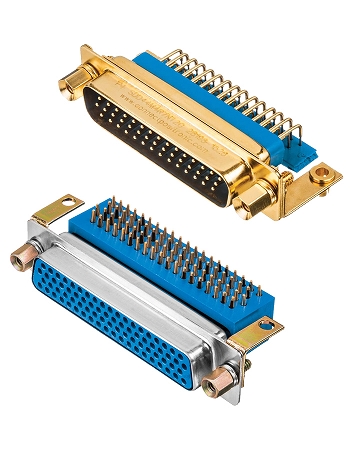

HIGH DENSITY FAMILY (倍密ピッチ)
- 取外し可能または固定されたサイズ22のコンタクト
- クリンプ、ソルダーカップ、ストレート及びライトアングル基板用ターミネーション
- 6種類のインサートアレンジメント、15ピン～104ピンの極数
- GSFC S-311-P4及びMIL-DTL-24308 クラスMの要求に合致する材料・寸法・性能

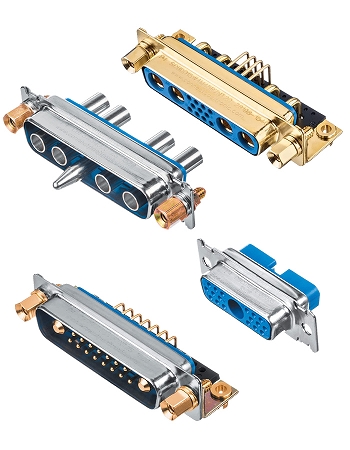

COMBINATION D-SUBMINIATURE (COMBO-D)
Standard Density Combo-D
High Density Combo-D
Standard Density Combo-D
- 取外し可能または固定されたサイズ20シグナルコンタクト、サイズ8パワーコンタクト、シールド付及び高電圧コンタクト
- クリンプ、ソルダーカップ、ストレート及びライトアングル基板用ターミネーション
- 16種類のインサートアレンジメント、シェルサイズ：1~6 (取外し可能なコンタクト)
- 22種類のインサートアレンジメント、2WK2から46W4、シェルサイズ：1~6 (固定されたコンタクト)
- GSFC S-311-P4/GSFC及びDSCC Specification 85039の要求に合致する材料・寸法・性能
High Density Combo-D
- 取外し可能または固定されたサイズ22シグナルコンタクト、サイズ16パワーコンタクト、シールド付及び高電圧コンタクト
- クリンプ、ソルダーカップ、ストレート及びライトアングル基板用ターミネーション
- 3種類のインサートアレンジメント、シェルサイズ：1,2及び4 (取外し可能なコンタクト)
- 4種類のインサートアレンジメント、シェルサイズ：1~4 (固定されたコンタクト)
- GSFC S-311-P4/GSFC及びDSCC Specification 85039の要求に合致する材料・寸法・性能

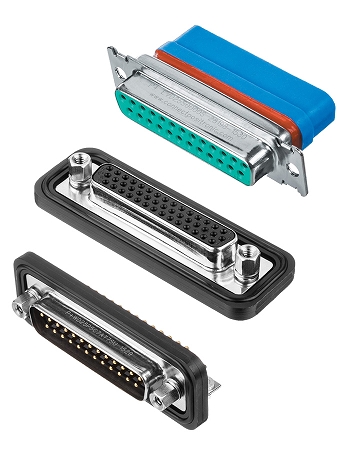

IP67 WATERPROOF FAMILY
Standard Density Sealed D-subminiature
High Density Sealed D-subminiature
Standard Density Sealed D-subminiature
- Unibody design : ユニボディ設計は優れたシーリング性能を提供するワンピースコネクタです。
- Legacy design : 従来の設計である高品質の材料と製造技術を使用し優れたシーリングを提供します。
- ソルダーカップ、ストレート及びライトアングル基板用ターミネーション
- 5種類のインサートアレンジメント、9ピン～50ピンの極数、サイズ20のコンタクト
- IP67防水
High Density Sealed D-subminiature
- Unibody design : ユニボディ設計は優れたシーリング性能を提供するワンピースコネクタです。
- Legacy design : 従来の設計である高品質の材料と製造技術を使用し優れたシーリングを提供します。
- ソルダーカップ、ストレート及びライトアングル基板用ターミネーション
- 3種類のインサートアレンジメント、15ピン、26ピン及び44ピンの極数、サイズ22のコンタクト (Unibody design)
- 3種類のインサートアレンジメント、44ピン、62ピン及び78ピンの極数、サイズ22のコンタクト (Legacy design)
- IP67防水

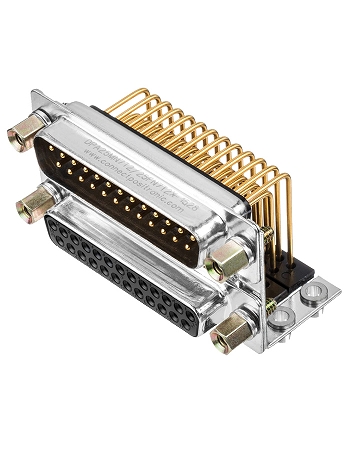

DUAL PORT (STACKED) FAMILY
垂直方向に2つのコネクタを積み重ねて1つのコネクタユニットとする事でパネルと基板のスペースを節約できます。
2つのアッセンブリ動作を1つの動作に凝縮する事で最終組み立て費用を削減できます。
通常換気が行なわれる保護された非腐食性の屋内または屋外環境での使用を推奨します。
コネクタのインサートアレンジメントは9、15、 25、29、37及び50極で、1つのデュアルポートアッセンブリでオス/メス混在も可能です。
2つのコネクタ間は3種類の寸法間隔を用意しています。
垂直方向に2つのコネクタを積み重ねて1つのコネクタユニットとする事でパネルと基板のスペースを節約できます。
2つのアッセンブリ動作を1つの動作に凝縮する事で最終組み立て費用を削減できます。
通常換気が行なわれる保護された非腐食性の屋内または屋外環境での使用を推奨します。
コネクタのインサートアレンジメントは9、15、 25、29、37及び50極で、1つのデュアルポートアッセンブリでオス/メス混在も可能です。
2つのコネクタ間は3種類の寸法間隔を用意しています。

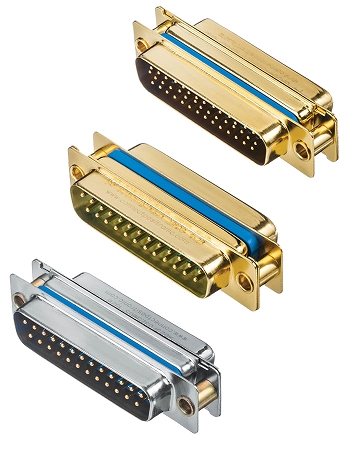

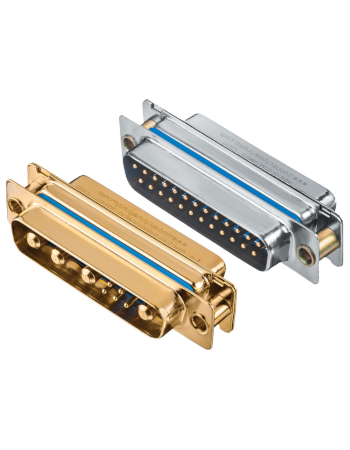

ADAPTER/SAVER
コネクタセーバーは何度も嵌合するコネクタに使用され、簡単に取り換える事が出来ないコネクタを保護する為に使用されます。
Standard Density (標準ピッチ)
High Density (倍密ピッチ)
Combo-D
Space Grade
コネクタセーバーは何度も嵌合するコネクタに使用され、簡単に取り換える事が出来ないコネクタを保護する為に使用されます。
Standard Density (標準ピッチ)
- 5種類のシェルサイズを用意
- 標準コンタクトを使用した産業機器用ADシリーズとPosiBandコンタクトを使用した高信頼性
- MIL規格品質のHADシリーズを用意
High Density (倍密ピッチ)
- 6種類のシェルサイズを用意
- 標準コンタクトを使用した産業機器用とPosiBandコンタクトを使用した高信頼性
- MIL規格品質のDADシリーズを用意
Combo-D
- シェルサイズ1~6に対応、サイズ20及びサイズ8コンタクト
- 標準コンタクトを使用した産業機器用ACDBPシリーズとPosiBandコンタクトを使用した高信頼性
- MIL規格品質のACBMPシリーズを用意
Space Grade
- 標準ピッチのSADシリーズ、倍密ピッチのSADDシリーズ、スペースグレードのSACBMPシリーズを用意
- 高信頼性・アウトガス要求に合致した材料、低磁性コネクタでGSFC S-311-P4、GSFC S-311-P10及びDSCC 85039の寸法及び性能を満足
- 全てのシリーズはPosiBandを使用しており、フライト品を含む、高性能アプリケーションに最適です。

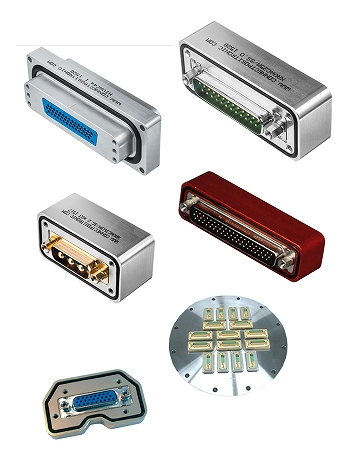

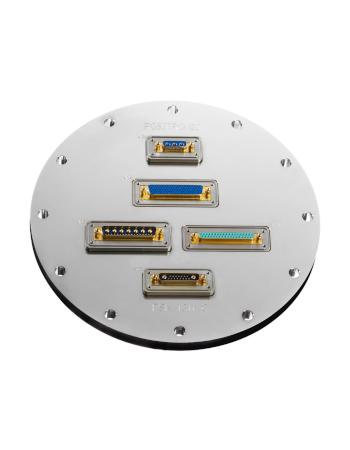

HERMETIC FAMILY
D-SubminiatureコネクタをベースとしたHERMETICコネクタ。
産業用真空機器及び宇宙用アプリケーションに適したフィードスルーコネクタ。
両側に4つのマウンティング用ネジ穴があるXAVACシリーズと両側に2つのマウンティングホールがある小型のSVACシリーズ。
標準ピッチは、9, 15, 25, 37及び50ピン、倍密ピッチは15、26、44、62、78、及び104ピンを用意。
また、電源用/同軸/信号用コンタクトを使用したHybridタイプも用意。
3つの構成部品からなるHIVACシリーズは、センターユニットがフィードスルーで、両側に2つのアダプタが必要になります。
フィードスルーユニットに4つのマウンティング用メスネジがあります。
5種類のインサートアレンジメントを用意しており、標準ピッチは37及び50ピン、倍密ピッチは44、62及び104ピンを用意
D-SubminiatureコネクタをベースとしたHERMETICコネクタ。
産業用真空機器及び宇宙用アプリケーションに適したフィードスルーコネクタ。
両側に4つのマウンティング用ネジ穴があるXAVACシリーズと両側に2つのマウンティングホールがある小型のSVACシリーズ。
標準ピッチは、9, 15, 25, 37及び50ピン、倍密ピッチは15、26、44、62、78、及び104ピンを用意。
また、電源用/同軸/信号用コンタクトを使用したHybridタイプも用意。
3つの構成部品からなるHIVACシリーズは、センターユニットがフィードスルーで、両側に2つのアダプタが必要になります。
フィードスルーユニットに4つのマウンティング用メスネジがあります。
5種類のインサートアレンジメントを用意しており、標準ピッチは37及び50ピン、倍密ピッチは44、62及び104ピンを用意

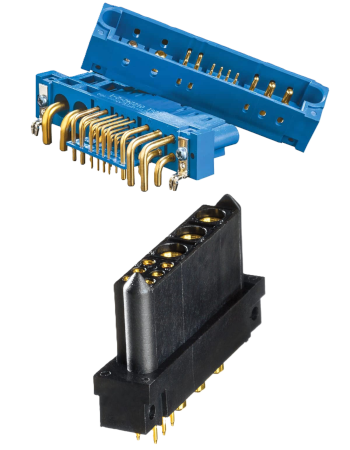

Power & Hybrid

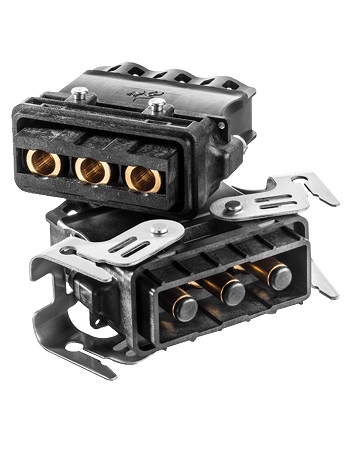

PANTHER (パンサー)
PantherファミリーにはPAシリーズとPBシリーズがあり、堅牢かつ防水性のあるコネクタです。
ハイパワー・振動・衝撃・耐火性・耐煙性・毒性の要求に対しPantherファミリーは最適です。
IP69の防水性と200℃までの高温に対応しています。
Pantherファミリーは過酷な環境で確実な接続を提供します。
PantherファミリーにはPAシリーズとPBシリーズがあり、堅牢かつ防水性のあるコネクタです。
ハイパワー・振動・衝撃・耐火性・耐煙性・毒性の要求に対しPantherファミリーは最適です。
IP69の防水性と200℃までの高温に対応しています。
Pantherファミリーは過酷な環境で確実な接続を提供します。
- 堅牢
- IP69の防水性
- 鉄道/建機/バッテリー機器に最適

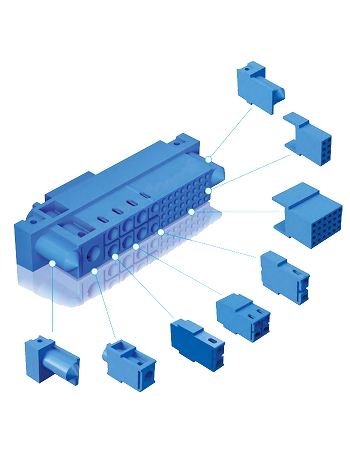

SCORPION (スコーピオン)
Scorpionはポジトロニック独自のモジュラータイプコネクタです。
Scorpionは御客様の設計に柔軟性を提供します。
革新的な金型と射出成形プロセスにより製造された堅牢なボディと機械加工されたコンタクトにより御客様の ご要求に応じたインサートアレンジメントを用意しております。
小型低背モデルも用意しており、様々なアプリケーションに対応します。
Scorpionはポジトロニック独自のモジュラータイプコネクタです。
Scorpionは御客様の設計に柔軟性を提供します。
革新的な金型と射出成形プロセスにより製造された堅牢なボディと機械加工されたコンタクトにより御客様の ご要求に応じたインサートアレンジメントを用意しております。
小型低背モデルも用意しており、様々なアプリケーションに対応します。
- 組合せが選べるモジュラーコネクタ
- 1ピン辺り20A~最大85A
GOLDFISH (ゴールドフィッシュ)
信号/パワー混在のGoldFishシリーズは小型でブラインドメイティングを必要とするアプリケーションに最適です。
複数のコンタクトサイズにより、AC/DC入力、信号及びDC出力を1つのコネクタに纏める事が可能です。
信号/パワー混在のGoldFishシリーズは小型でブラインドメイティングを必要とするアプリケーションに最適です。
複数のコンタクトサイズにより、AC/DC入力、信号及びDC出力を1つのコネクタに纏める事が可能です。
- ブラインドメイティング
- 低背
- パワー/シグナル複合

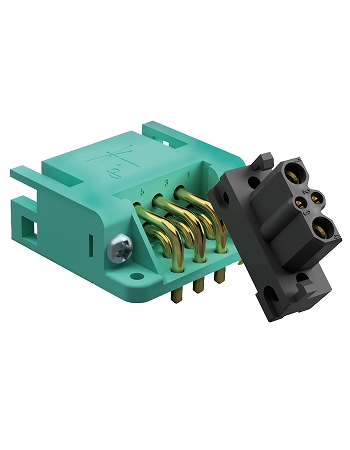

DRAGONFLY (ドラゴンフライ)
Dragonflyは電源や信号などの様々なアプリケーションで使用可能な小型コネクタです。 基板マウントタイプ、パネルマウントタイプ、ケーブルタイプが用意されており、機械加工コンタクトは高信頼性、高保持性、長寿命を提供します。 Dragonflyはコストがシビアな電源及び信号アプリケーションに最適です。
Dragonflyは電源や信号などの様々なアプリケーションで使用可能な小型コネクタです。 基板マウントタイプ、パネルマウントタイプ、ケーブルタイプが用意されており、機械加工コンタクトは高信頼性、高保持性、長寿命を提供します。 Dragonflyはコストがシビアな電源及び信号アプリケーションに最適です。
- 低価格
- 小型
- 電源と信号用コネクタ
- 16番, 20番及び22番コンタクトで1ピン辺り最大20A

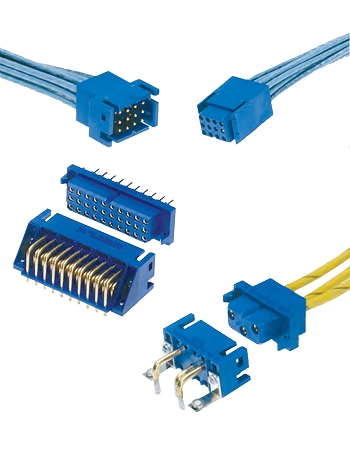

POWER CONNECTION SYSTEM
Power Connection Systemは1989年に設計/製造されてから多種多様なアプリケーションの電源で採用されてきました。
Power Connection Systemは以下の特徴を持ってます。
Power Connection Systemは1989年に設計/製造されてから多種多様なアプリケーションの電源で採用されてきました。
Power Connection Systemは以下の特徴を持ってます。
- 低い接触抵抗
- シーケンシャル嵌合オプション
- 独自のロッキンングシステム
- 基板対基板 / 基板対ケーブル / ケーブル対ケーブル
- スクリュウターミネーション付き12番コンタクト
- セーフティシュラウドオプション
- ストックを多数用意
- 豊富なインサートアレンジメント

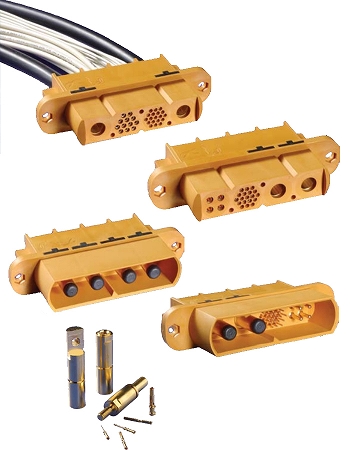

GREAT GOLDEN (グレートゴールデン)
Great Goldenは2つの特徴のあるユニークなコネクタです。
第一は、Positronic社の電源用コネクタの中で単体での使用電力が最大です。
第二は、固定エンベロープを持ったモジュラーコネクタです。
Great Goldenは2つの特徴のあるユニークなコネクタです。
第一は、Positronic社の電源用コネクタの中で単体での使用電力が最大です。
第二は、固定エンベロープを持ったモジュラーコネクタです。
- 1コンタクト200A対応のパワーコンタクト

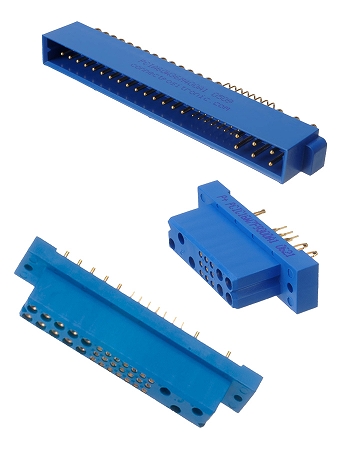

COMPACT POWER FAMILY
Comptact Power Connectorはプラグイン電源用のインターフェースです。
シャーシマウントアプリケーションに最適です。
Comptact Power Connectorはプラグイン電源用のインターフェースです。
シャーシマウントアプリケーションに最適です。
- 小型コネクタで大電流対応
- 3段階のシーケンシャル嵌合
- シンプルなパッケージでACまたはDCの入出力と電力対応
- マルチ電圧の出力を効率的に伝送
- 複数コンタクトをパラレルに使用し大電流対応
- 優れたブラインドメイティング

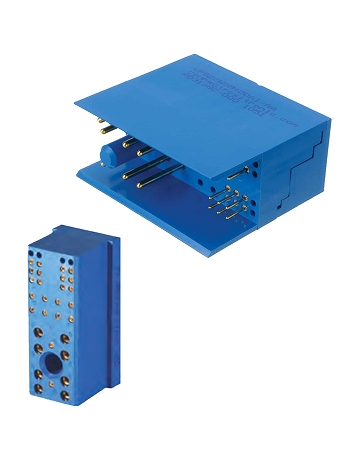

ADVANCEDTCA
VPBシリーズはPICMG 3.0 AdvancedTCAのZone 1用コネクタです。
VPBシリーズはPICMG 3.0に準拠しています。
VPBシリーズはPICMG 3.0 AdvancedTCAのZone 1用コネクタです。
VPBシリーズはPICMG 3.0に準拠しています。

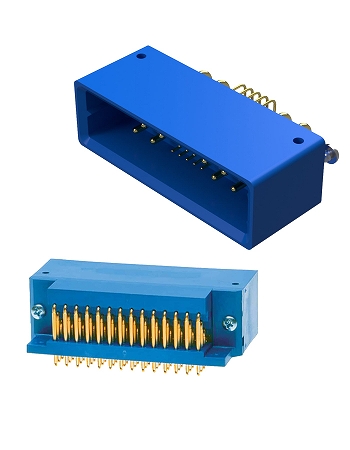

INFINITY
Infinity Hight Power Connectorシリーズは多種多様の機能を備えたハイパワーインターフェースです。
増加する電力消費を課題とするシステム設計にソリューションを提供します。
Infinity Hight Power Connectorシリーズは多種多様の機能を備えたハイパワーインターフェースです。
増加する電力消費を課題とするシステム設計にソリューションを提供します。
- 優れた電力密度を供給する機械加工コンタクト
- 1ピン辺り最大40A対応のInfinityシリーズと100A対応のMini Infinityシリーズ
- ホットプラグ機能
- 優れたブラインドメイティング
- シーケンシャル嵌合オプション
- ACまたはDC入力
- 安全性を考慮した凹型のソケットコンタクト
- マルチ電圧の出力を効率的に伝送
- 複数コンタクトをパラレルに使用し大電流対応
- 豊富な端子のバリエーション
- UL及びC.S.A認定

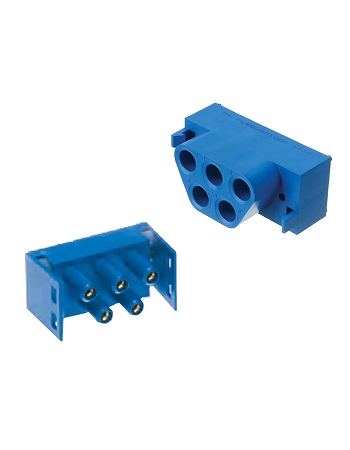

SAFETY SHROUD
Safety ShuroudファミリーであるPLSシリーズはシュラウド付き５ピンと7ピンのタッチセーフ電源コネクタです。
Safety ShuroudファミリーであるPLSシリーズはシュラウド付き５ピンと7ピンのタッチセーフ電源コネクタです。

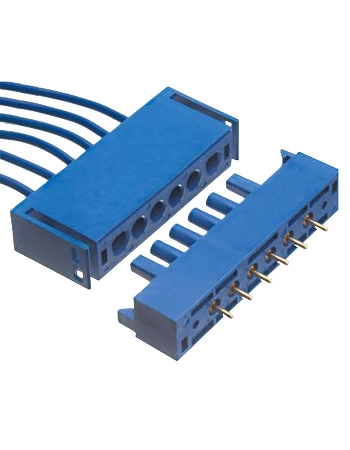

AUTOSHUNT
- 一般的に使用されるCT短絡ブロックの迅速かつ簡単な代替手段
- 革新的な設計により、コネクタが外れると自動的に回路が短絡します。
- 6ラインの⊿構成または4ラインのY構成の為に最大6コンタクトを選択
- 地絡保護構成に最適
- AWG 10（Six pole version)及びAWG 12に対応
- 運用コストを削減
Rectangular

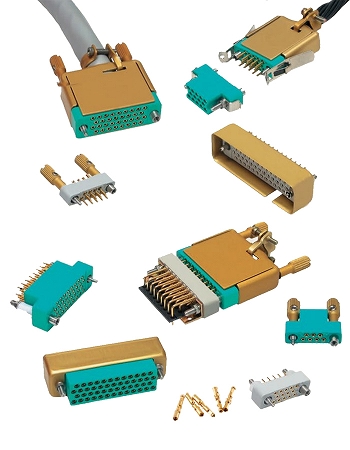

MINI-RECTANGULAR FAMILY
サイズ22コンタクトを使用した基板対基板及び基板対ケーブル用高密度角型コネクタ。
サイズ22コンタクトを使用した基板対基板及び基板対ケーブル用高密度角型コネクタ。
- MIL-DTL-28748規格品及び準拠品
- クリンプコンタクト、ソルダーカップコンタクト、スルーホール及びプレスフィット基板用ターミネーション 熱電対コンタクトもオプションで用意

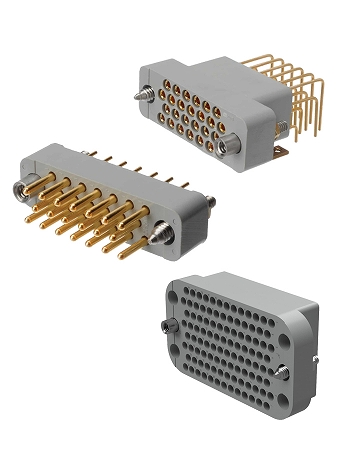

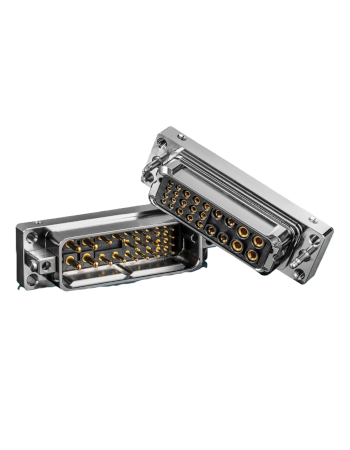

RUGGED RACK & PANEL FAMILY
MIL-DTL-28748認定/準拠の堅牢型ラックアンドパネルマウント角型コネクタ。
ケーブル：クリンプ、ソルダーカップターミネーション
基板用：ストレート、ライトアングル、スルーホール及びプレスフィットターミネーション
パワー、シグナル、シールド用コンタクトを用意。
MIL-DTL-28748認定/準拠の堅牢型ラックアンドパネルマウント角型コネクタ。
ケーブル：クリンプ、ソルダーカップターミネーション
基板用：ストレート、ライトアングル、スルーホール及びプレスフィットターミネーション
パワー、シグナル、シールド用コンタクトを用意。

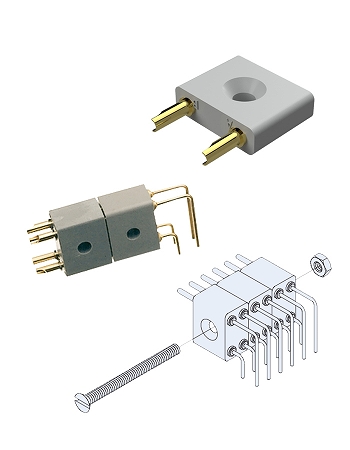

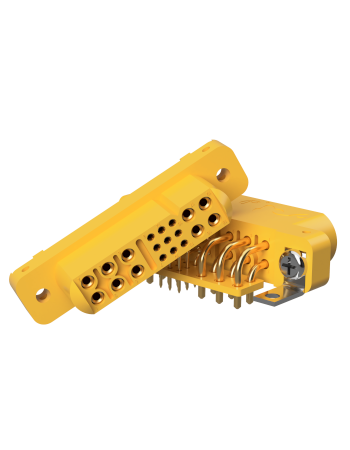

SLIM POWER FAMILY
低背型ブロックコネクタ
低背型ブロックコネクタ
- 低背、ウェハーデザイン
- 高信頼性
- サイズ20コンタクトで7.5A
- コネクタのボディ部をスタックしてネジ固定可能
- オス/メスコンタクトを極性キーとして利用可能
- ソルダーカップ、ストレート及びライトアングルスルーホール端子
Circular

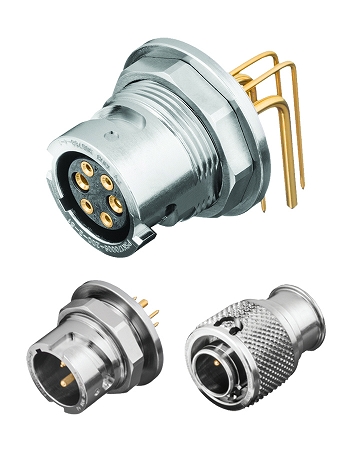

TALON MINI
電子機器のトレンドは小型化、ハイパワーかつ性能向上です。TALON MINIはこの要求に最適です。
小型サイズとハイブリッドインサートを組み合せる事で御客様の機器の性能向上を助けます。
電子機器のトレンドは小型化、ハイパワーかつ性能向上です。TALON MINIはこの要求に最適です。
小型サイズとハイブリッドインサートを組み合せる事で御客様の機器の性能向上を助けます。
- ケーブルブレード用360度のバンディングシェルフ
- クリック感とクリック音
- 1/4回転のカップリングナット

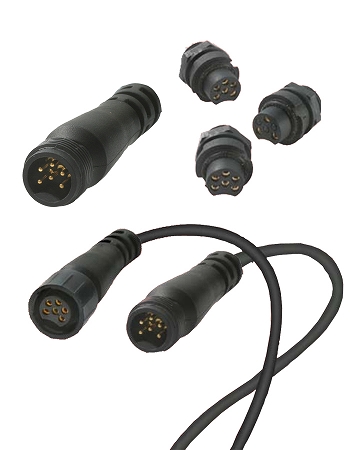

BABY KING COBRA SERIES
Baby King CobraシリーズはKing Cobla Familyの小型で堅牢なIO丸形コネクタです。
Baby King CobraシリーズはKing Cobla Familyの小型で堅牢なIO丸形コネクタです。

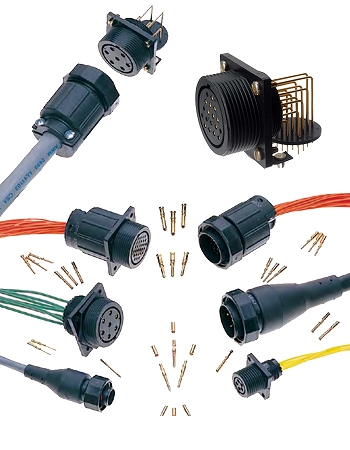

FRONT RUNNER
FRシリーズはサイズ11及びサイズ19の丸形コネクタです。
医療、輸送、産業機器及び航空機器などの高信頼性を要求されるアプリケーションに最適です。
FRシリーズはサイズ11及びサイズ19の丸形コネクタです。
医療、輸送、産業機器及び航空機器などの高信頼性を要求されるアプリケーションに最適です。
- コンポジット部材により軽量かつ非腐食性
- 銅合金から機械加工されたコンタクト
- 3~29ピンの16種類のインサートアレンジメント
- ホットプラグ可能な機能
- 2レベルのシーケンシャル嵌合
- サイズ12、16、20及び22のパワー及びシグナルコンタクトの組合せ
- クリンプリムーバルコンタクトとストレート及びライトアングル基板用端子
- フランジマウントとジャムナットマウント及び基板用コネクタ
- I.E.C IP67の耐環境バージョン
- EMI/RFIシールドバージョン、無電解ニッケルメッキ付プラスチックシェル

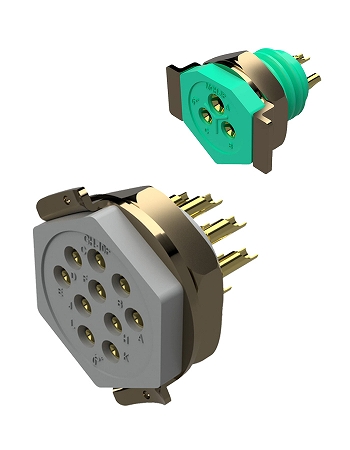

CIRCLE HEX Series
CIRCLE HEXシリーズは六角形のケーブル対ケーブル、ケーブル対基板用の高信頼性コネクタです。
小型タイプのGHシリーズと超小型タイプのMGHシリーズを用意しています。
GHシリーズは直径1.02mmのコンタクトで定格電流は7.5A、5種類のインサートアレンジメントでピン数は4~10ピンです。
MGHシリーズは直径0.76mmと1.02mmの２種類のコンタクトで定格は５で、コンタクト間のスペースは2.59mmです
CIRCLE HEXシリーズは産業、医療、防衛機器や自動車などのアプリケーションで使用されております。
プラスチック及び金属のフードが用意されており、ロックリングスプリング構造により嵌合が保持されます。
CIRCLE HEXシリーズは六角形のケーブル対ケーブル、ケーブル対基板用の高信頼性コネクタです。
小型タイプのGHシリーズと超小型タイプのMGHシリーズを用意しています。
GHシリーズは直径1.02mmのコンタクトで定格電流は7.5A、5種類のインサートアレンジメントでピン数は4~10ピンです。
MGHシリーズは直径0.76mmと1.02mmの２種類のコンタクトで定格は５で、コンタクト間のスペースは2.59mmです
CIRCLE HEXシリーズは産業、医療、防衛機器や自動車などのアプリケーションで使用されております。
プラスチック及び金属のフードが用意されており、ロックリングスプリング構造により嵌合が保持されます。
