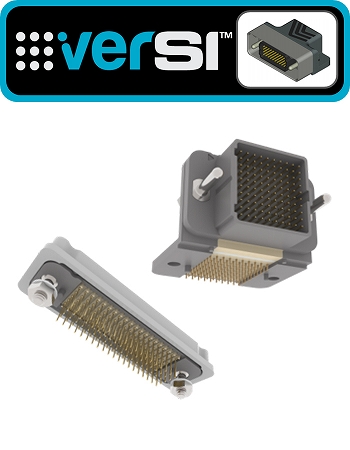

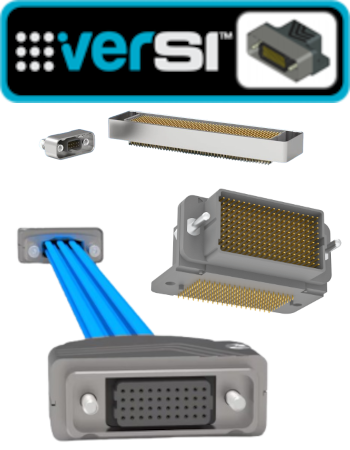

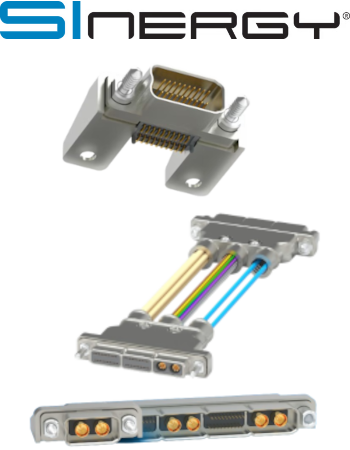

verSIシリーズ

verSIシリーズは高速伝送用多目的コネクタです。
カタログ品でありながら非常に多くのバリエーションを用意しています。

適用規格：MIL-DTL-83513 (準拠)
コンタクトピッチ：0.050inch（1.27mm）
コネクタタイプ：ストレート/ライトアングル基板用
ケーブルタイプ：TWINAX/MIL電線/フレキ配列/
極数：

• 4列 : 40, 80, 120, 160, 200極
• 5列 : 50, 100, 150, 200, 250極
• 6列 : 60, 120, 180, 240, 300極
• 8列 : 80, 160, 240, 320, 400極
• 10列 : 100, 200, 300, 400, 500極

基板間間隔：8,10,12,16,20,25（mm）
定格電流：2A（MAX）
使用温度範囲：-65°C～+125°C

メーカーカタログはこちら

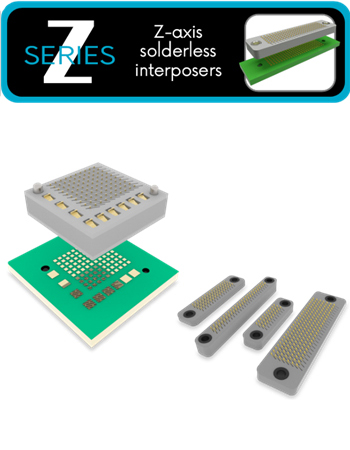

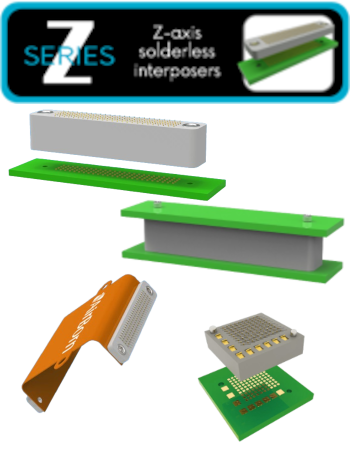

Z シリーズ

Z シリーズは半田レスの高密度基板間接続用コネクタです。
接触式コンタクトのため、容易に取り外しができるように設計されています。

適用規格：MIL-DTL-55302(準拠)
コンタクトピッチ：0.050inch（1.27mm）
コネクタタイプ：ストレート基板用
極数：

• 2列 : 20, 30, 40, 50極
• 3列 : 30, 45, 60, 75極
• 4列 : 40, 60, 80, 100極
• 5列 : 50, 75, 100, 125極
• 6列 : 60, 90, 120, 150極
• 7列 : 70, 105, 140, 175極

コネクタの厚み：2.54, 3.81, 5.08, 6.35, 7.62, 8.89（mm）
定格電流：0.5A（MAX）
使用温度範囲：-65℃～ +125℃

メーカーカタログはこちら

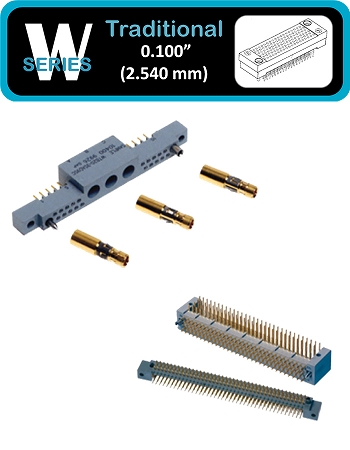

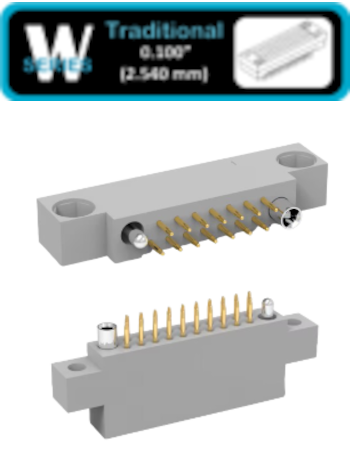

W シリーズ

W シリーズはMIL-DTL-55302 認定の基板間接続コネクタです。
頑丈で信頼性の高いコンタクト設計により、過酷な環境下でも常に安心してご使用頂けます。

適用規格：MIL-DTL-55302
コンタクトピッチ：0.100inch（2.54mm）
コネクタタイプ：ストレート/ ライトアングル基板用/ ソルダーカップ/クリンプケーブル用
極数：

• 1列 : 3~22極
• 2列 : 10, 14, 20, 24, 26, 30, 36, 40, 44, 50, 54, 56, 60, 66, 70, 90, 100, 120極
• 3列 : 50, 62, 80, 92, 104, 122, 160, 208極
• 4列 : 100,122極
• 6列 : 59, 111, 135極

定格電流：5A（MAX）
使用温度範囲：-65℃～ +125℃

メーカーカタログはこちら

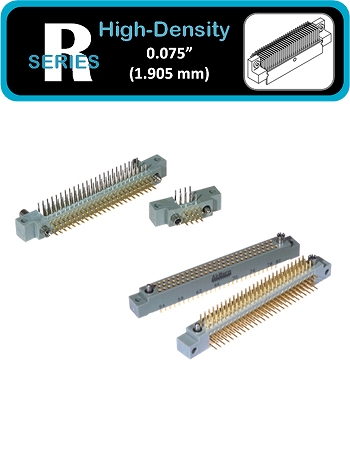

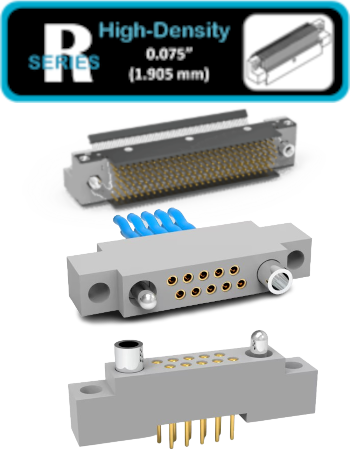

R シリーズ

R シリーズはMIL-DTL-55302 認定の高密度多極基板間接続コネクタです。
W シリーズと同様の耐久性に加えて多数のオプションを提供します。

適用規格：MIL-DTL-55302
コンタクトピッチ：0.075inch（1.91mm）
コネクタタイプ：ストレート/ ライトアングル基板用/ ソルダーカップ/クリンプケーブル用
極数：

• 2列 : 10, 20, 30, 40, 50, 60, 70, 80, 90, 100極
• 3列 : 11, 23, 35, 47, 59, 71, 80, 92, 104, 122, 140, 152, 182, 206極
• 4列 : 86, 110, 164, 196, 204, 220, 250, 276, 300, 404極
• 6列 : 162, 204, 252, 300, 360, 402, 448, 604極

定格電流：3A（MAX）
使用温度範囲：-65℃～ +125℃

メーカーカタログはこちら

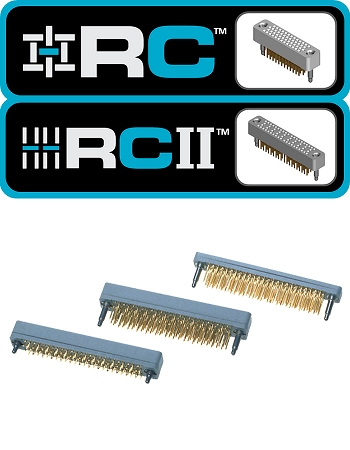

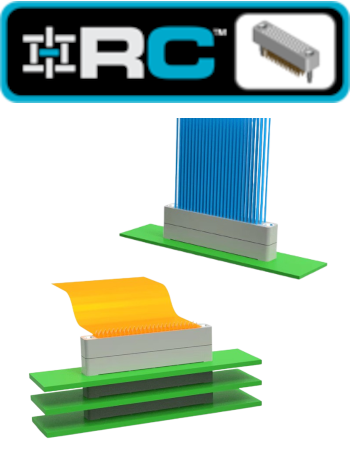

RC/RCⅡシリーズ

RC/RCⅡシリーズは半田レスのスタッキング用コネクタです。
圧入式コネクタを採用しており、アッセンブリが容易で高密度のボード間スタッキングに向いています。

適用規格：MIL-DTL-55302(準拠)
コンタクトピッチ：0.075inch（1.91mm）
コネクタタイプ：ストレート基板用/ スタック用
極数：RC :

• 4列 : 28, 52, 76, 100, 128, 152, 200, 252, 300極

RCII :

• 3列 : 25, 50, 75, 100極
• 4 列 : 30, 60, 90, 120極

定格電流：3A（MAX）
使用温度範囲：-65℃～ +125℃

メーカーカタログはこちら

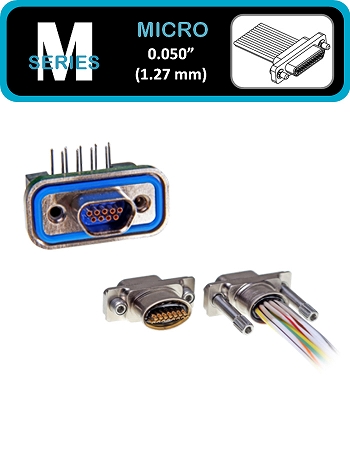

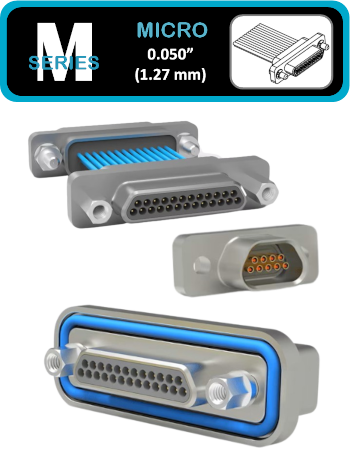

M シリーズ

M シリーズはMIL-DTL-83513 認定のマイクロD サブコネクタです。
頑丈で信頼性の高いデザインとカスタマイズのしやすさから非常に人気のあるコネクタです。

適用規格：MIL-DTL-83513
コンタクトピッチ：0.050inch（1.27mm）
コネクタタイプ：ストレート/ ライトアングル基板用/ ソルダーカップ/ケーブル付きコネクタ
極数：

• 1列 : 4, 5, 6, 9, 12, 15, 21, 25極
• 2列 : 9, 15, 21, 25, 31, 37, 51極
• 3列 : 51, 69極
• 4列 : 100極

定格電流：3A（MAX）
使用温度範囲：-55℃～ +125℃

メーカーカタログはこちら

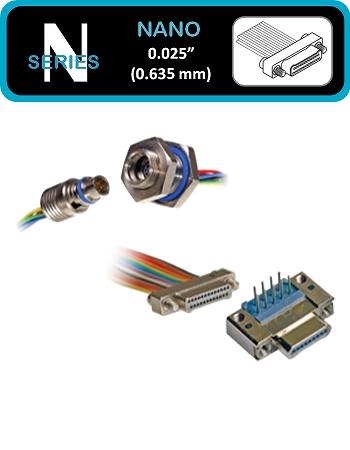

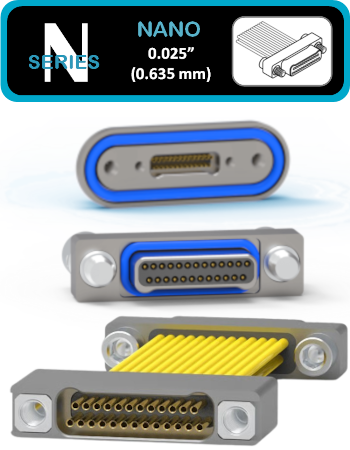

N シリーズ

N シリーズはMIL-DTL-32139 認定のナノミニチュアコネクタです。
小型・軽量化が必要なアプリケーションに向いていて、高密度で信頼性の高いコネクタです。

適用規格：MIL-DTL-32139
コンタクトピッチ：0.025inch（0.635mm）
コネクタタイプ：ストレート/ ライトアングル基板用/ ケーブル付きコネクタ
極数：

• 1列 : 9, 15, 21, 25, 31, 37, 51極
• 2列 : 9, 15, 21, 25, 31, 37, 51, 65, 69, 85, 91極

定格電流：1A（MAX）
使用温度範囲：-55℃～ +125℃

メーカーカタログはこちら

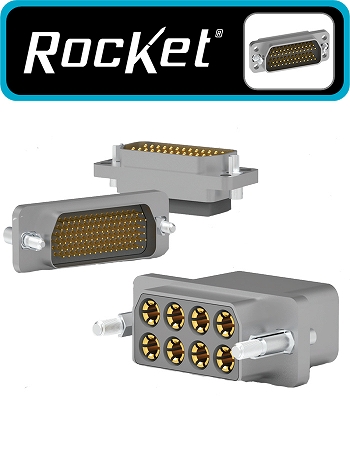

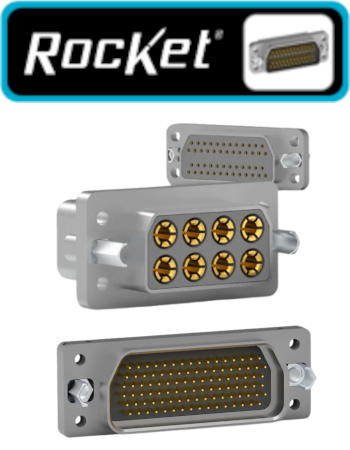

Rocketシリーズ

Rocketシリーズは地上や宇宙でのあらゆる過酷な環境に耐える堅牢な設計となっており、御客様の製品を次のレベルに引き上げることができます。

適用規格：MIL-DTL-55302(準拠)
コンタクトピッチ：0.375inch（9.525mm）
コネクタタイプ：ストレート
配列/極数/定格電流：

• 2列/8極/42A
• 3列/25極/13A
• 4列/50, 74極/5A
• 6列/50, 100, 150極/3A

使用温度範囲：-65℃～＋125℃

メーカーカタログはこちら

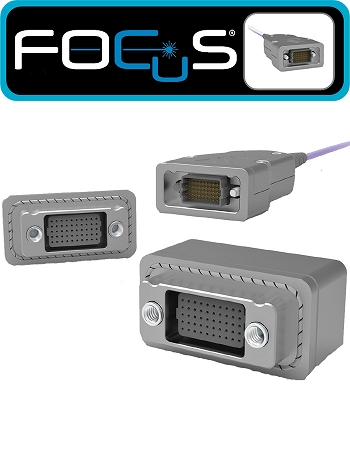

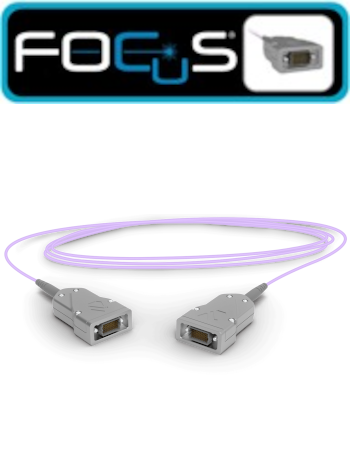

Focusシリーズ

Focusシリーズは高速伝送が要求されるアプリケーション用に設計されており、お客様が期待する品質と信頼性を提供します。
AOCとは、Active Optical Cableの略で、コネクタ内部で電気信号を光変換しケーブル内は光通信を行います。
これにより、重量とスペースを大幅に削減しながら、データ通信の速度と範囲を向上させることができます。

コネクタの種類

• AV4M2：AOCアッセンブリ（宇宙用 or 防衛用を用意）
• VTF：ストレート基板実装コネクタ
• VTRAF：ライトアングル基板実装コネクタ
• CV4M2：電気ケーブルアッセンブリ（最長１m）
• VPD：ストレートパネルマウントコネクタ

メーカーカタログはこちら
