航空宇宙・防衛向けマイクロ波製品の製造会社
2012 年にHUBER+SUHNER グループに加入したAstrolab 社はニュージャージー州(米国) に本拠を置く防衛・航空宇宙向けマイクロ波部品の製造会社です。
1961 年の設立以来、無線周波数（RF）及びマイクロ波帯において高品質/ 高信頼性のコネクタ及びケーブルアッセンブリを提供しております。
Astrolab 社のフレキシブルマイクロ波ケーブル及びアッセンブリの電気性能及びパフォーマンスは他社の追随をゆるさない事で有名です。
※ 理研電具製造株式会社はH+S Astrolab社の宇宙・航空・防衛向けマーケットの国内正規代理店です。
1961 年の設立以来、無線周波数（RF）及びマイクロ波帯において高品質/ 高信頼性のコネクタ及びケーブルアッセンブリを提供しております。
Astrolab 社のフレキシブルマイクロ波ケーブル及びアッセンブリの電気性能及びパフォーマンスは他社の追随をゆるさない事で有名です。
※ 理研電具製造株式会社はH+S Astrolab社の宇宙・航空・防衛向けマーケットの国内正規代理店です。
製品情報

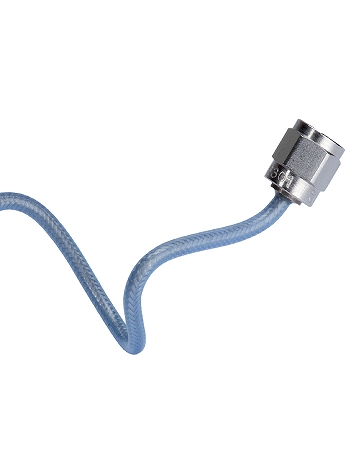

Minibend Family
同径のセミリジッドケーブルから直接置換可能なフレキシブルなケーブルアッセンブリです。
優れた電気特性、機械特性を保持しつつ、コネクタ背面からケーブルを曲げることができるためユニット全体の小型化、軽量化を可能にします。
同径のセミリジッドケーブルから直接置換可能なフレキシブルなケーブルアッセンブリです。
優れた電気特性、機械特性を保持しつつ、コネクタ背面からケーブルを曲げることができるためユニット全体の小型化、軽量化を可能にします。
- ライトアングルコネクタを省略可能
- 3 重シールド構造で高いシールド効果
- ソルダーレスによる半田の接触不良やウィスカの懸念を排除
- 様々な過酷な環境に対応するラインナップ

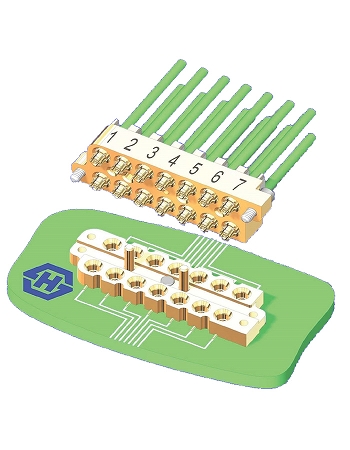

Ganged Connector
複数のコネクタを一纏めにすることで、取り付け作業を簡易化し、要求に応じたポート数のコネクタをご用意できます。
通常のコネクタ保護する構造で、放射線対策、アウトガス対策、EMI 対策ができます。
複数のコネクタを一纏めにすることで、取り付け作業を簡易化し、要求に応じたポート数のコネクタをご用意できます。
通常のコネクタ保護する構造で、放射線対策、アウトガス対策、EMI 対策ができます。
- 丸形、角形の形状を用意
- 要求によりポート数のカスタムを仕様可能
- フレキシブルなケーブルが使用可能なので配線、省スペース化、高密度化に貢献

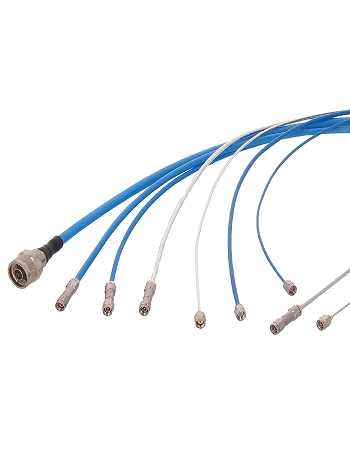

CT シリーズ
正確な電気長の接続を必要とするフェーズクリティカルなアプリケーション向けに開発されています。
また、優れた温度対位相安定性のパフォーマンスを提供するだけでなく、あらゆる顧客の要求を満たす独自のケーブル構造を提供します。
正確な電気長の接続を必要とするフェーズクリティカルなアプリケーション向けに開発されています。
また、優れた温度対位相安定性のパフォーマンスを提供するだけでなく、あらゆる顧客の要求を満たす独自のケーブル構造を提供します。
- 高い屈曲寿命
- 優れた温度vs位相安定性
- 対応ケーブル
- Semi-Rigid_CT（セミリジットケーブル）
- Sucoform_CT（セミフレキケーブル）
- Minibend_CT（フレキシブルケーブル）
- Multiflex_CT（フレキシブルケーブル）

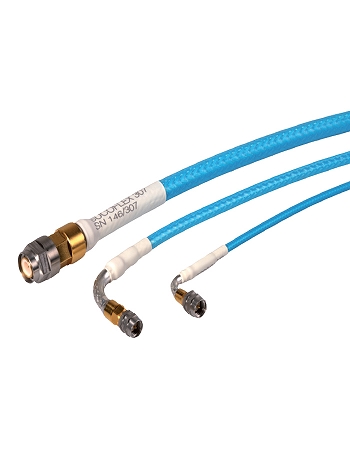

SUCOFLEX300 シリーズ
宇宙アプリケーション用に設計された、過酷環境にも対応したケーブルです。
優れた電気特性を維持しながら、耐放射線性能が高く、同社の他ケーブルより最大 50% 軽量で、ユニット全体の軽量化が可能です。
宇宙アプリケーション用に設計された、過酷環境にも対応したケーブルです。
優れた電気特性を維持しながら、耐放射線性能が高く、同社の他ケーブルより最大 50% 軽量で、ユニット全体の軽量化が可能です。
- アウトガスフリー
- 耐放射線性能（最大200Mrad ）
- ベンドホール付コネクタを使用
- 温度範囲 -50 ℃～ +155 ℃
（-65 ℃～ +165 ℃にカスタマイズ可 )

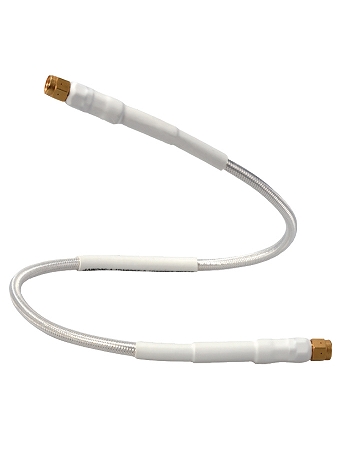

SUCOFLEX200シリーズ
テープラッピング方式の誘電体を採用しており、優れた挿入損失、温度に対する高い位相安定性、優れた反射減衰量、および機械的安定性が最も重要です。
SF229とSF240の2種類がありそれぞれ29GHｚ、40GHzの周波数に対応しています。
テープラッピング方式の誘電体を採用しており、優れた挿入損失、温度に対する高い位相安定性、優れた反射減衰量、および機械的安定性が最も重要です。
SF229とSF240の2種類がありそれぞれ29GHｚ、40GHzの周波数に対応しています。
- 動的アプリケーションに対応可能
- 優れた電気的性能
- 熱真空チャンバー環境下対応の TVAC タイプも用意

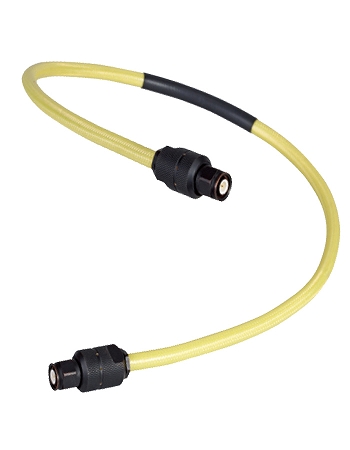

32071 Power Cable Assembly
32071 ケーブルアッセンブリは幅広い温度範囲や高度条件だけでなく高いパワーレベルでも優れた性能を提供します。
Fluoroloy®を使用したコネクタを用いる事により、真空下でも150℃で最大500WCWの電力を使用可能です。
32071 ケーブルアッセンブリは幅広い温度範囲や高度条件だけでなく高いパワーレベルでも優れた性能を提供します。
Fluoroloy®を使用したコネクタを用いる事により、真空下でも150℃で最大500WCWの電力を使用可能です。
- 対応周波数 : 14GHz 迄
- 対応コネクタ : TNC, N, SC
- 熱真空チャンバー環境下対応の TVAC タイプも用意
- 優れた電気的性能のための低密度PTFE

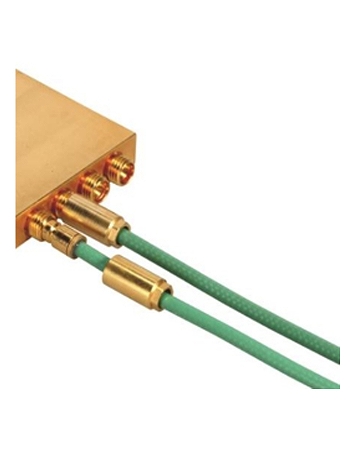

SMPM-T Connector
業界最小のネジ嵌合方式 RF コネクタです。
MIL-STD-348 準拠 SMPM ジャックコネクタをネジ嵌合できるのは業界初で、ハイパフォーマンスな電気特性、機械特性を提供します。
過酷環境においても DC: 65 GHz まで安定した電気特性を提供します。
業界最小のネジ嵌合方式 RF コネクタです。
MIL-STD-348 準拠 SMPM ジャックコネクタをネジ嵌合できるのは業界初で、ハイパフォーマンスな電気特性、機械特性を提供します。
過酷環境においても DC: 65 GHz まで安定した電気特性を提供します。
- 省スペース化、高密度化に貢献（ピッチ間5.05㎜）
- SMAと比べ75％の小型化
- 優れた機械的、電気的性能
- 同社のMicrobend（フレキケーブル）にアッセンブリ可能

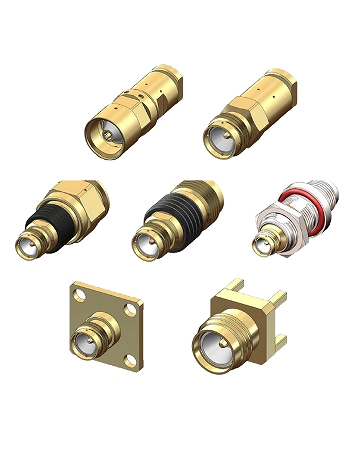

Power Sub Minuture(PSM) Connector
SMA コネクタのサイズながら、TNC コネクタのパワー伝送をする事が可能なハイパワーコネクタです。
また、マルチパクションに対応した設計で、スペースアプリケーションに最適なデザインとなっています。
コネクタの材料、製造プロセスは MIL-PRF-39012 及び ESCC3402 に準拠しております。
SMA コネクタのサイズながら、TNC コネクタのパワー伝送をする事が可能なハイパワーコネクタです。
また、マルチパクションに対応した設計で、スペースアプリケーションに最適なデザインとなっています。
コネクタの材料、製造プロセスは MIL-PRF-39012 及び ESCC3402 に準拠しております。
- TNCに比べ重量とサイズが小さい（SMA相当）
- ハーメチックバージョンも用意可能
- ケーブルアッセンブリ、パネルコネクタ及びアダプタを利用可能

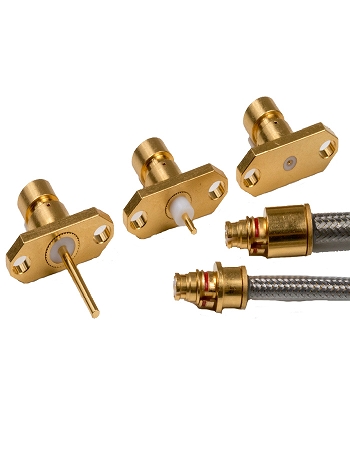

SMP-Self Lock
SMP-SLは、過酷な衝撃/振動環境向けの高密度プッシュオン接続を提供します。
シンプルな目視検査インジケーター（赤い帯で塗装）により、検査サイクル時間を短縮し、完全に結合していることが保証されます。
SMP-SLは、過酷な衝撃/振動環境向けの高密度プッシュオン接続を提供します。
シンプルな目視検査インジケーター（赤い帯で塗装）により、検査サイクル時間を短縮し、完全に結合していることが保証されます。
- SMPと同等のサイズと質量
- MIL-STD-348に準拠したインターフェース
- 意図しない脱嵌合のリスクを排除
- 専用の取り外しツールが必要
